5.2.12 Problèmes à l'insertion d'un câble
Les problèmes récurrents à l’insertion d’un câble sont :
1. Le câble est inséré mais il est impossible de lui assigner le matériel voulu

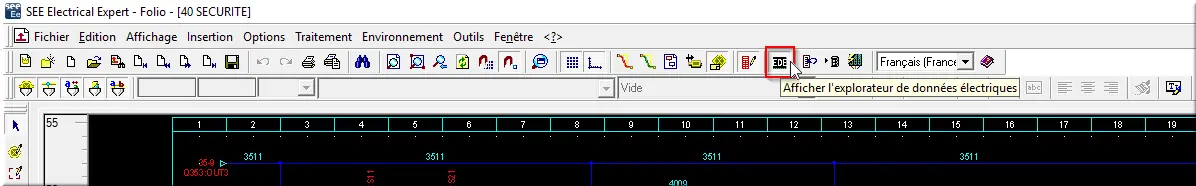

Figure 133 : explorateur de données électriques
- Ouvrir l'explorateur de données électriques,
- S’il n'y a pas de matériel définit, trouver le câble à modifier dans l'explorateur de câble, cliquer droit sur celui-ci puis supprimer et refaire son câble.
- S’il y a un matériel définit, supprimer ce matériel ainsi que type et section, contrôler son nombre de brin et leurs types puis essayer de le définir le matériel désiré. Si cela n'est pas possible trouver le câble à modifier dans l'explorateur de câble, cliquer droit sur celui-ci puis supprimer et refaire son câble.
2. Le câble refuse de s'insérer entre une borne et une boite noire
Figure 134 : menu contextuel Mettre à jour points de connexion
- Cliquer droit sur la boite noire puis cliquer sur Mettre à jour point de connexion,
- Recommencer le câble.
